MEDIATOR®

System Mediator jest nowatorską konstrukcją zwiększającą odporność antywłamaniową. Został zaprojektowany w celu prostego i szybkiego zmodyfikowania istniejących drzwi wyposażonych w elektrozaczep z jednoczesnym rozszerzeniem funkcjonalności.

Różnorodność dostępnych wariantów zamków oraz blach zaczepowych w systemie gwarantuje możliwość łatwej zabudowy do drzwi wyposażonych w typowe okucia.

Rozwiązanie Mediator składa się jedynie z dwóch głównych komponentów:

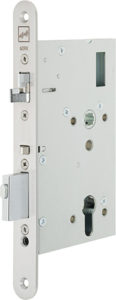

zamka mechanicznego jedno lub wielopunktowego montowanego w skrzydle (nie ma konieczności doprowadzenia zasilania do skrzydła!!!),

przeciwkasety elektromotorycznej montowanej w ościeżnicy (cały moduł sterujący jest zintegrowany z kasetą montowaną w ościeżnicy drzwiowej),

zasilacza 12V DC 1A (opcja, można zastosować dowolny zasilacz spełniający wymagane parametry)

dowolnego urządzenia sterującego, np. kontrolera z klawiaturą, domofonu, systemu oddymiania/napowietrzania, przycisku aktywującego

Charakterystyka urządzenia:

– zamek mechaniczny paniczny typu E (zgodność z PN EN 179, PN EN 1125),
– możliwość stosowania do drzwi p.poż.
– możliwość zastosowania zamka jedno lub wielopunktowego,
– funkcja samozaryglowania zamka po każdym zatrzaśnięciu drzwi,
– od wewnątrz klamka od zewnątrz gałka/pochwyt
– możliwość stałego odblokowania drzwi na dowolny czas (praca jak z zamkiem rolkowym)- sygnalizacja nie zamkniętych drzwi,
– sygnalizacja odblokowanych drzwi (funkcja zamka rolkowego)

Zaletą tego rozwiązania w przeciwieństwie do innych dostępnych na rynku zamków elektromotorycznych jest brak konieczności doprowadzenia zasilania do skrzydła. Urządzenie sterujące znajduje się w ościeżnicy (tak jak elektrozaczep).

Jeśli kaseta motoryczna będzie montowana w skrzydle biernym to realizacja przejścia dla przewodu pomiędzy skrzydłem i ościeżnicą może być wykonana poprzez zastosowanie przepustu kablowego ze złączem.

Instrukcja montażuInformacje techniczne EffEff

Podstawowy układ okuć to klamka/dźwignia od wewnątrz pomieszczenia, pochwyt/gałka od zewnątrz.

Od wewnątrz niezbędna jest klamka/dźwignia antypaniczna aby zapewnić funkcję ewakuacji.

Teoretycznie jest możliwość zastosowania pochwytów z obu stron, jednak wtedy drzwi nie będą mogły spełnić wymogów wyjścia ewakuacyjnego. Aby taki układ okuć działał, to w ciągu dnia kaseta elektromotoryczna musi być wysterowana na odblokowanie. Czyli musi być podawany na stałe sygnał sterujący np. z zegara lub przycisku. Wtedy drzwi będą pracowały tak jak z zamkiem rolkowym. W przypadku konieczności otwarcia drzwi w sytuacji gdy nie ma sygnału aktywującego i drzwi są zaryglowane, należy je otworzyć za pomocą klucza.

W celu doboru właściwego rozwiązania prosimy o kontakt z naszym działem technicznym – (22) 335 98 88.
